ARISライナー工法

農業用水の埋設管更生工法

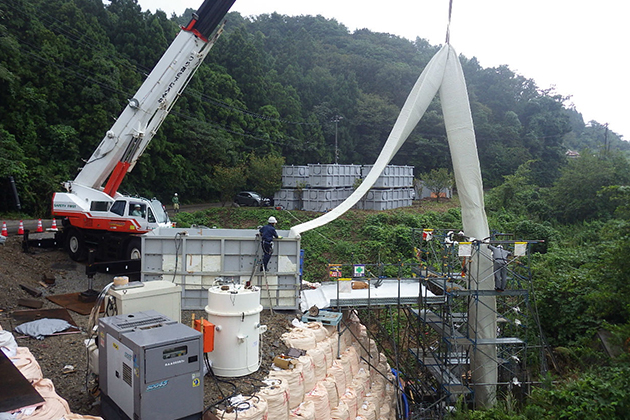

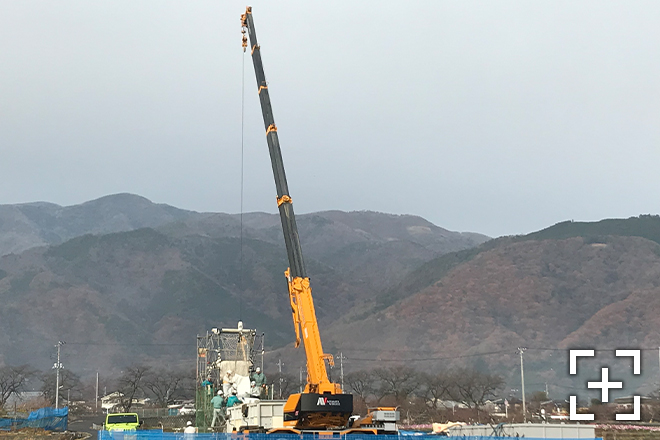

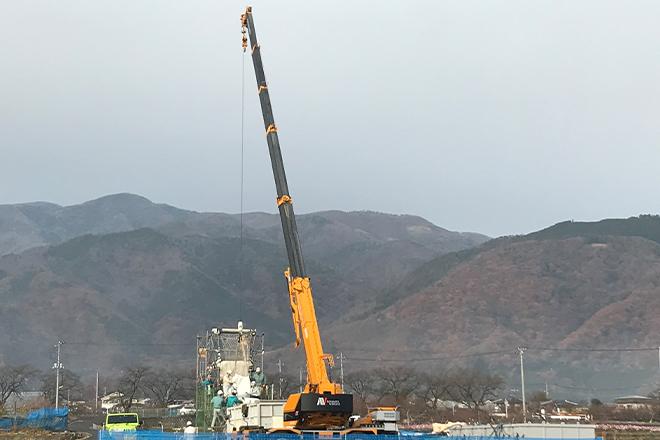

ARISライナー(Agricultural Resin Impregnated Sheet=農業用樹脂含浸シート)は、農業用用排水路専用の更生工法として開発されました。
 外圧・内圧管路(パイプライン)を非開削で更生することを目的とし、長距離施工及び急勾配施工を可能にしました。

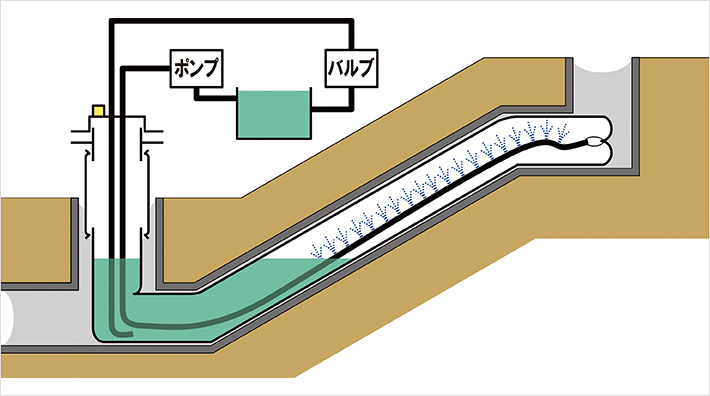

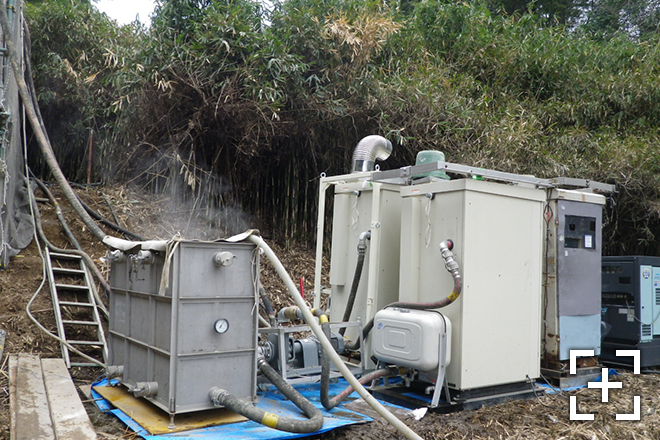

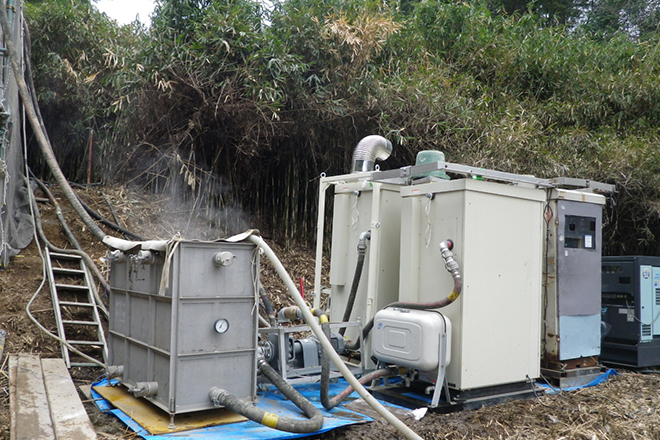

 独自の温水シャワーリング硬化システムの採用により、均一でムラのない硬化を行います。
※NETIS 申請中

工法の属性

【機能】維持・補修

【用途】維持・管理

工法の特長

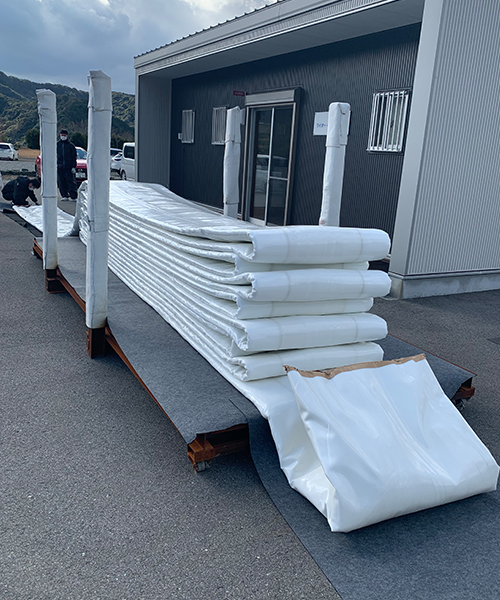

更生材料の板厚(既設管径の1~3%)が薄くても十分な強度を発揮します。

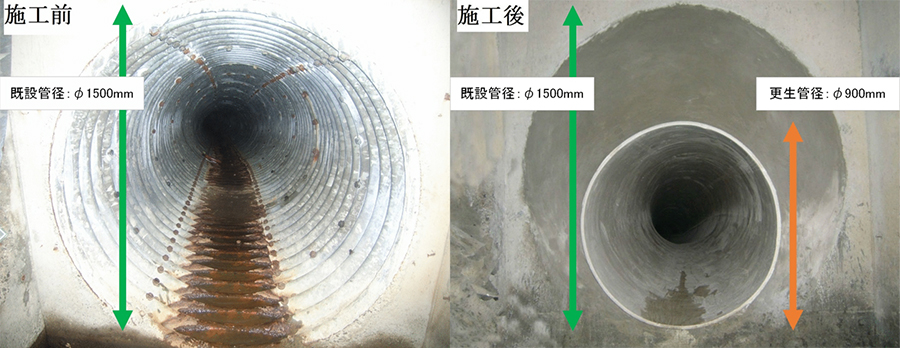

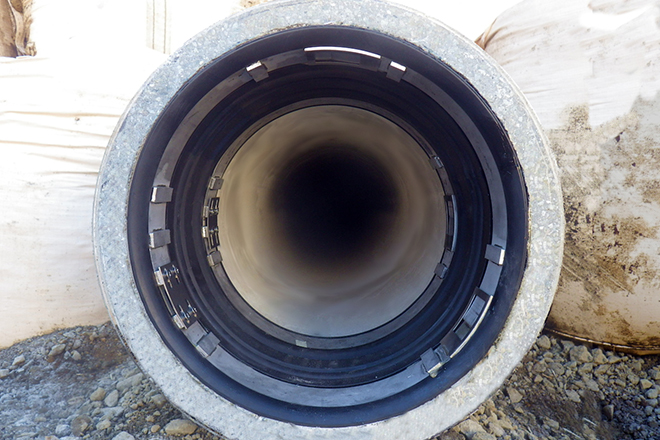

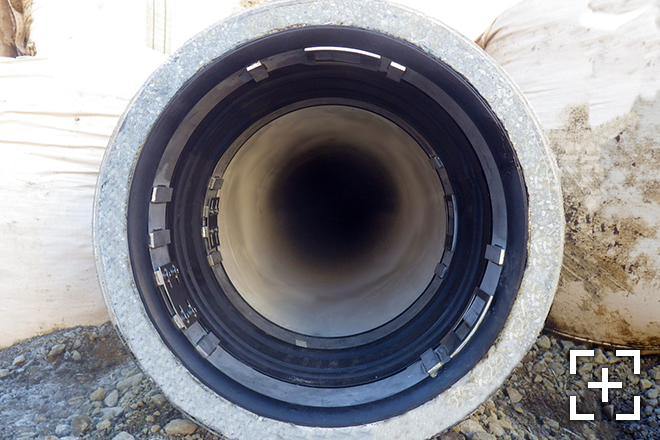

流水断面を最大限に確保しながら流水抵抗を最小限に抑えた継ぎ目のない管路へと更生します。

新設時を上回る通水量を確保します。 (流速係数 C=150 または 粗度係数 n=0.010)

しなやかでたわみ性があり、耐震設計に優れた柔構造管路となるため、 安全・安心な送水機能の維持を 実現します。

温水シャワーリング硬化システムにより、管内部を満水にする硬化方法に比べて使用水量を50~90%減らすことができます。また、均一な加熱硬化でムラなくCIPP(現場硬化管)を形成することができます。

大口径管路にも適用でき、高低差や曲線部のある管路でも施工できます。

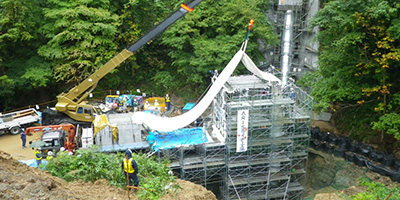

「引込反転挿入」と呼ばれる施工方法により、様々な条件(浸入水が多い、工事車両の規模に制限がある、馬蹄形の既設管、変形した既設管等)に対応することができます。

適用範囲(適用条件)

用途 外圧・内圧管路(パイプライン)、道路横断管、鉄道横断管、河川横断管、 推進管など、開削工法が適用できない区間
構造形式 自立管、ライニング管
工法分類 反転工法、形成工法(引込工法)
管径 Φ100mm~Φ1,800mm
施工延長 1反転当り最大 500m(条件による)
管種 鋼管、鉄筋コンクリート管、陶管、鋳鉄管、塩化ビニル管、FRPM管
内水圧 1.0MPa(設計内圧)
構造計算 ・土地改良事業計画設計基準及び運用・解説 設計「パイプライン」
・農業水利施設の補修・補強工事に関するマニュアル(パイプライン編)(案)

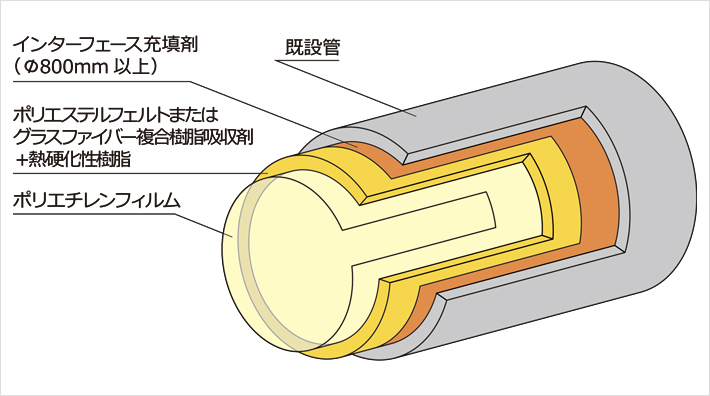

概要図

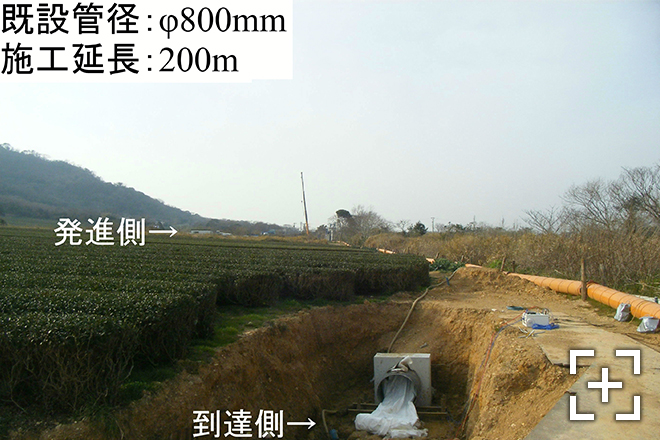

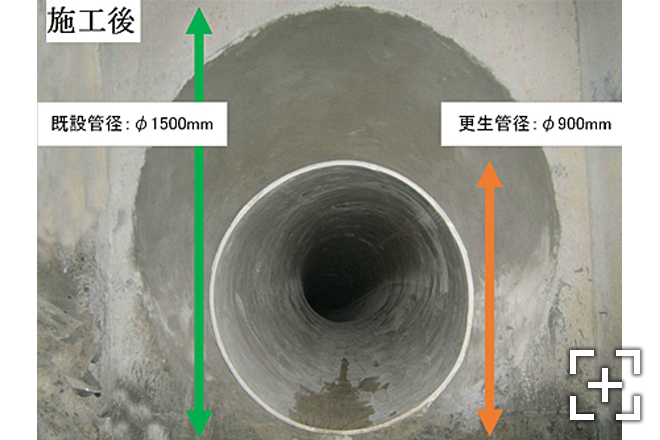

適用事例

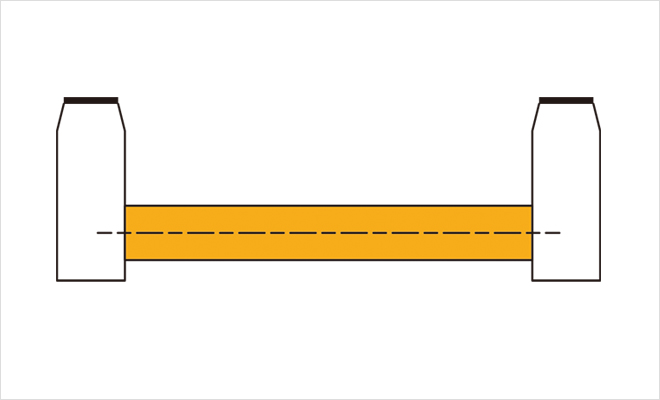

1. 水平管路

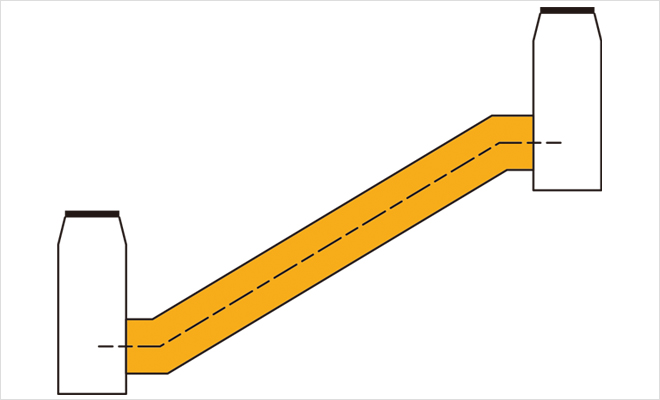

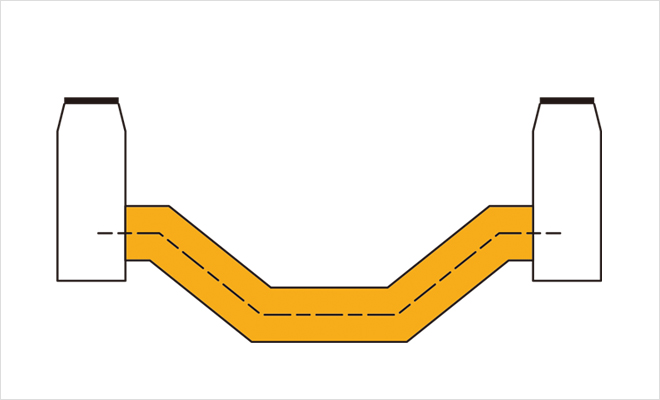

2. サイフォン管路

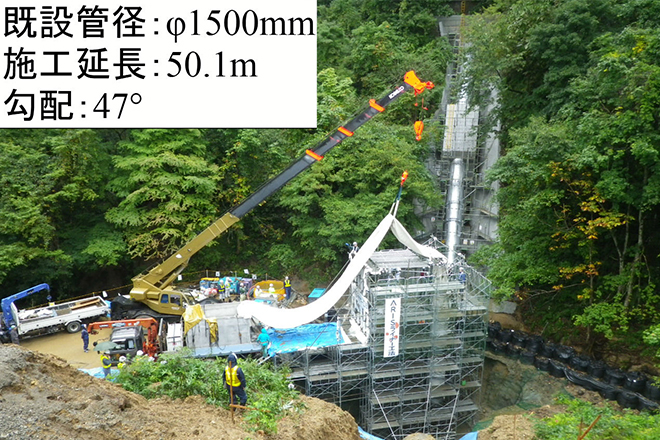

3. 急こう配管路

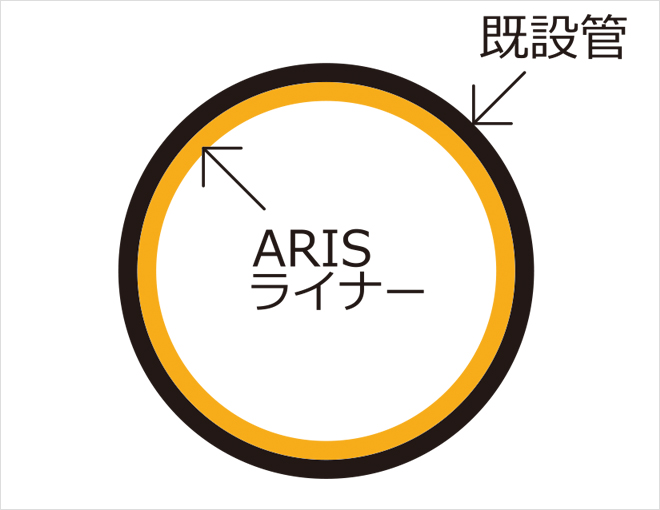

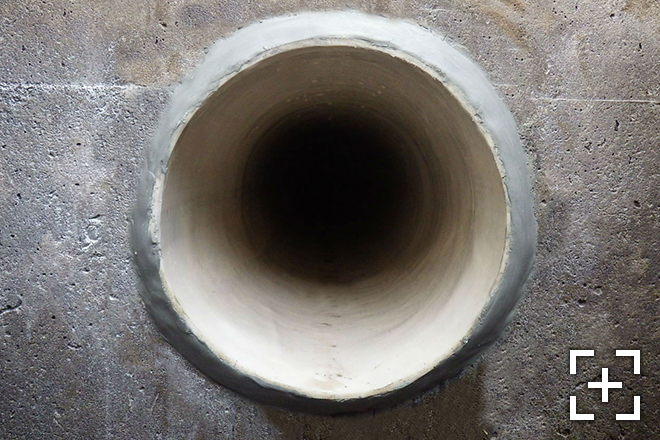

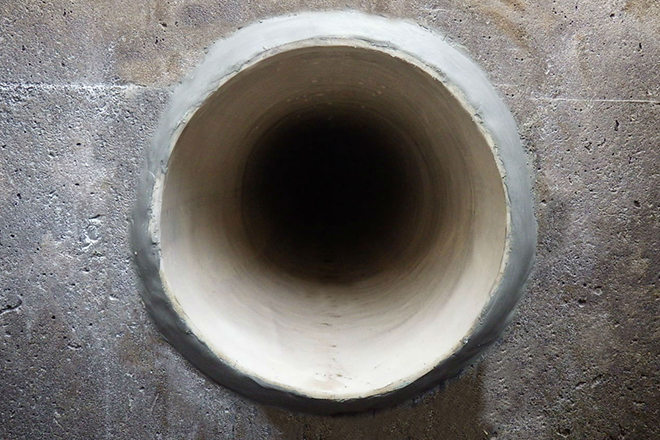

4. 円形の既設管

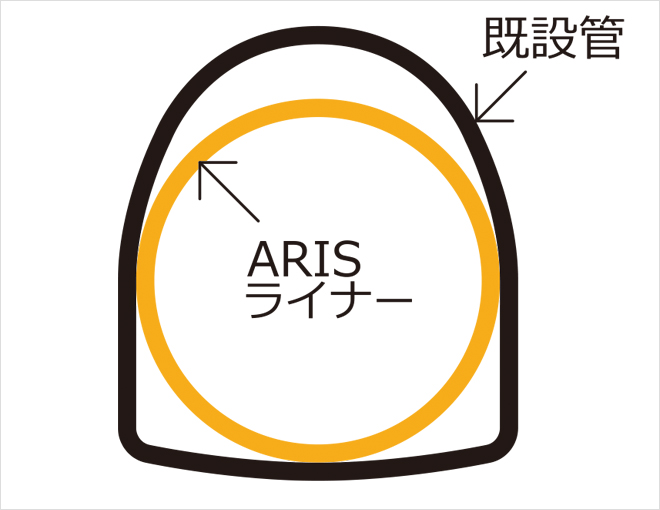

5. 馬蹄形の既設管

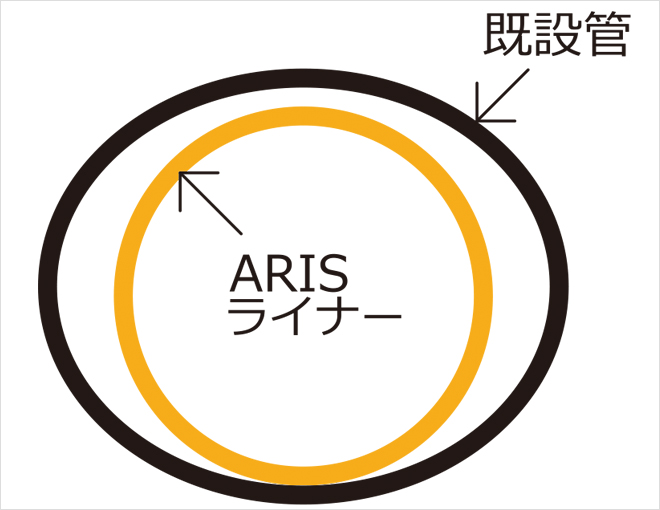

6. 変形した既設管

※基本的に管更生の形状は、円形として設計対応いたします。
